О советских клавиатурах.
О плёночных клавиатурах и раскладке.
Механические клавиатуры.
Поиски, покупки.

A-Jazz AM80-3000 Mach Hunter Cherry MX Black
Сам обзор, упаковка и комплектация.
Конструкция.
Функционал.
Самопалы.
Ссылки.
-

LEDДата: Среда, 01.10.2014, 20:03 | Сообщение # 2
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
История проходивших через меня клавиатур.
На машинке я печатал наверно ещё до школы, то была электрическая. После в школе немного по нажимал механическую. Кто то говорил механика туже, для пианиста может быть, но в любом случае они нажимались чётко.
Потом машинки сменились на компы и довелось посидеть на обычной плёночной. Чего то впечатляющего в ней не было но работала как надо.
И вот после в тусе радиолюбителей захотелось купить себе спектрум. Компов на то время толком и не было, да и игры на них были не лучше чем на сеге, но на компе можно было писать программы и что важно их сохранять. Почти базовая функция программируемого калькулятора, которых и сейчас то не найти. Вариант с IBM отпадал, цена б/у системника целерона 5к нереально, а тут 140р и пиши формулы (полторашка лимонада стоила рублей 6 тогда).
И вот на спектруме я узнал какая же это гадость механическая клавиатура, то был "Символ ИК" последних выпусков.

Клавиши в то время были контактные, герконовые и калькуляторные.
Калькуляторные это как на мобиле, надёжно, но надо давить и сами не большие и неудобные. В добавок они были резиновые ("Веста"). В яндексе полно картинок по запросы "микрокнопка", в большинстве все они по одной конструкции.

Герконовые, дорогие клавиши для телеграфов и калькуляторов. Подобные калькуляторы были большие и дорогие, хотябы калькулятор "Искра". Кнопка относительно габаритна, фактически высота геркона 12мм и ещё высота самой кнопки, это почти как толщина современной механической клавиатуры.
Сама клавиша нажимается чётко, хоть и относительно туго, такие вот ставили универсальные пружины. Клавиши вечные, в корпус геркона ничего не попадёт, а контакты позолоченные, разве что усталость металла. Кнопка не боится ничего кроме напильника и веществ разрушающих сталь.
Подобные кнопки применил один знакомый любитель с самодельном "Радио86-РК" , на это потребовалось разобрать несколько телеграфных клавиатур.

И вот они механические клавиши того времени. две пары контактных пластин с треугольным сгибом, касающихся серединой, и не крестом, а параллельно. Контакты вроде бы посеребрёны, или оцинкованные, но в любом случае сталь самих контактов выдавливает всё покрытие, и контакт становится плохим.
Под некоторыми нижними контактами первых партий подкладывали пластинку тонкого (0,5мм) стеклотекстолита чтоб контакт опирался на него, после это сэкономили.
Верхний же контакт своим сгибом врезался в мягкий пластик клавиши из за чего продавливать окись метала тоже стало труднее. Это проблема появилась когда вместо карболита стали использовать мягкие пластики, похоже на полиэтилен.
На этом связываться с механическими кнопками желание отпало.

Были в то время и плёночные клавиатуры, но они были специализированными под компьютер и прикрутить их к спектруму было сложно, да и найти нереально, если только не бесполезную IBM PC . Плёночная клавиатура была в комплекте конструктора "КР-02" аналога "Радио86-РК". Фактически это он и есть только там шире плата из за разъёма клавиатуры и другой драйвер клавиатуры, что делало не совместимым некоторые малозначимые функции программ.
Клавиатура на самом деле дрянь. Она сделана из толстой плёнки, как пластиковые бутылки, только чуть более пластичной.
Сами дорожки сделаны краской из серебра, которая просто начисто превращается в окись от влаги и времени и сопротивление растёт и это первая проблема. Чтоб частично избавится от этой проблемы слои плёнок склеили, в отличии от современных клавиатур. В последствии это только усложнило ремонт.
Вторая проблема это то что клавиатура подключается слоями плёнки в зажимы на системной плате. Количество таких соединений ограничено парой десятков, и это большая проблема при модернизации компьютера.

-
Когда покупал первый комп 7 лет назад я взял самую простую плёночную клавиатуру за 200р. Она была чёрной с белыми надписями. Не понимаю как можно читай кнопки где руские буквы красные, их просто не видно.
Плёночную я счёл лучшей и сказал это продавцу, на что он упомянул что лучшие механические и в ответ на выше указанный текст привёл в аргумент позолоченные контакты. Именно это я вспомнил когда моя первая клава начала выделывать такие трюки как не правильные символы или их пропуски. Как оказалось частично проблема и в прокладке между клавиатурой и монитором.

Принцип современной плёночной клавиатуры отличается от старых. При нажатии сжимается конус, который пересекая середину выворачивается и ударяет по мембрамной кнопке. Новая клавиша легко срабатывает от нажатия чуть больше половину хода и иногда даже раньше. После долгой работы, растянувшись и раскисший от жира, силиконовый конус уже работает как просто пружина, отталкивая клавишу. Чтоб клавиша срабатывала её нужно в конце хода вдавливать с силой в плёнку на эти 0,2мм.

LEDДата: Среда, 01.10.2014, 20:04 | Сообщение # 3
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Как один из тех кто считая себя продвинутым юзером я изучал базовые горячие комбинации клавиш. И вот найдя себе ММОРПГ начал их потихоньку юзать. Из более чем 40 слотов я выучил только одну комбинацию из всей игры это Alt+4 которую выбрал (большинство для этого ставит просто "1" или "2") и ещё первые 5 кнопок цифрового ряда.
Комбинация использовалась по 3 раза на моба, а моб жил не больше 5-10сек, что требовало нажимать это по 1000 раз за заход, после чего Alt протёрся чуть ли не до дыр. Тогда я заменил её на соседний Ctrl, ситуация повторилась но уже не через годы, а через месяцы. Такое поведение клавиатуры мне не понравилось.

Второе что обнаружилось это качество надписей на клавишах. Помню IBM PC машинистки протирали почти как я альт, но надписи это точно стирало. На моём Genius K627 конца 2006 года надписи норисованы под лаком, и на новой клавиатуре точно также. Хотя скорее кажется что краска именно поверх лака. В любом случае лак оказался очень прочный и надписи так и не стёрлись, кроме тех которые просто выкрошились вместе с пластиком или откололся кусок самого лака.
Прочность пластика клавиш который крошится от ударов наверно ногтями тоже не радовало.

Что же дало мне ММОРПГ, когда игра катится в УГ, или ПК не дают покоя, учишься быстро печатать. Это очень просто , почти все слова из 2-3 букв , иногда 5, чаты лучший тренажёр.

Следующая проблема это болтанка клавиш. Они держатся на 2 крючках которые стираются или отламываются. Это проблема появляется в шутерах и при частой печате, хотя они и изначально болтаются заметно сильно.

Проблема чистки. Даже если с трудом выковырнуть клавиши, много грязи будет налеплено на самих резинках и вокруг них. Если старую клавиатуру можно было разобрать и помыть, то в новых для экономии резинки сделали раздельными , и даже собрать их проблема, а мыть каждую нужна куча времени.
В добавок сами клавиши в смазке и если всё хорошо помыть они могут начать застревать. А если попытаться смазать чем попадя, резинки раскиснут ещё быстрее или клавиша прилипнет.

Все эти проблемы плёночных клавиатур решаются покупкой новой, цена то ей чаще до 10уе.
Вот только есть одна проблема. Найти клавиатуру с таким же дизайном чтоб не пришлось искать привычные кнопки не всегда просто. Клавиатуры удешевляют, кнопки сдвигают, уменьшают и другие неприятности.

И последнее что не изменить в плёночной клавиатуре это расположение клавиш.
Буква Ё находится не там где всегда была, а было она в древности после Ю.
Сама же ` известная как кнопка "консолька" тоже мешает в играх если случайно нажать вместо Esc. В платных же играх и вовсе начинает загружать шоп, что не только мешает, но и отнимает время. Из чего следует, кнопку полностью переместить.
Для тех кто часто работал с английской раскладкой , нажимать точку и запятую через шифт не удобно, а значит эти кнопки должны быть рядом.
Бесполезный CapsLock должен быть уничтожен. Хотел его оставить вспомнив что в игре Alice: Madness Returns он нужен. Но вспомнилось что не на старой, не на новой клавиатуре он просто не определяется игрой, его не видит и программа проверки клавиатуры Aqua's KeyTest. Скорее всего капс реализован контролером самой клавиатуры, а не системой. Хотя есть подозрение что это из за капсаубиватора
Код
Windows Registry Editor Version 5.00

[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Keyboard Layout]
"Scancode Map"=hex:00,00,00,00,00,00,00,00,02,00,00,00,00,00,3a,00,00,00,00,00

Доисторический сдвиг клавиш. Почему это ещё не отменили непонятно. При наборе текста , для правой руки это вообще худшее что может быть в клавиатуре.
Всё это можно решить переместив клавиши и заменив колпачки на механической клавиатуре, где каждая кнопка сама по себе.


LEDДата: Среда, 01.10.2014, 20:05 | Сообщение # 4
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Аргументировав покупку механической клавиатуры тем что можно расположить клавиши как угодно, начал искать что есть в продаже.
Поиски быстро пришли в никуда, удалось определить только наиболее доступные типы клавиш.

Лучшими оказались Topre , но найти клавиши отдельно нереально, да и по сути это емкостная клавиатура и ей нужен специальный контроллер. Готовые клавиатуры тоже редкость и цена им от 150 баксов.
В клавише используется конусная пружина которая и становится контактом в сжатом состоянии, больше и ломается там нечему. В древних емкостных клавиатурах использовался металлический диск приклеенный на поролон который долго не служит.

Наиболее доступные механические клавиши Cherry MX и их аналоги.
Cherry MX японского (в других источниках немецкого) производства использует позолоченные контакты с крестовым пересечением что делает самоочистку контактов.
Клавиши и их аналоги используют универсальные колпачки с круглой основой оси. В данном случае это мало что даёт, но по опыту китайских джойстиков Sega MD в которых квадратная ось ломалась почти сразу, круг явное преимущество.

Наиболее известные. Синие - самые шумные, считаются игровыми, но мне нужна.
Чёрные - вторые из популярных, без всяких премудростей. Кочичневые которые серые чтото среднее, по отзывам не рыба не мясо. Красные - мягкая версия чёрных, кажется третьи по популярности из продающихся.
Часто встречается упоминание о зелёных (аналог синих) и оранжевых (аналог чёрных) Cherry MX в китайских магазинах и клававики, но поскольку нет даже фото это скорее всего китайские аналоги.

Есть у Cherry MX китайские аналоги, самый известный это Kailh .

Клавиши Kailh использует обычные круглые контакты, позолоченные или посеребрённые по разным данным. Отсутствие самоочистки да и само серебро сделает клавиши не рабочими как при частом использовании, так и если клава будет лежать несколько лет без использования. Через 5 лет посеребрённые клавиши которыми пользовались редко скорее всего не будет работать. Во всех клавишах очень слабый контакт и пробить окись не получится.

Клавиши Razer по некоторым данным переименованные Kailh , даже их цвета есть теже зелёный и оранжевый.

Ещё менее известный аналог Greentech , с ним известна только клавиатура A4Tech Bloody B540, которая является какой то OEM, выпускаемой под разными брендами в разных странах.
Доверие к этим клавишам ещё меньше.

С этим уже можно было искать чтото конкретное, из всего в продаже оказались только Cherry MX. Наиболее выгодная цена была в Farnell, около пол бакса за штуку, уменьшаясь за большее количество + 20 евро доставка UPS 4 дня. Но это без учёта колпачков которые пустые от 600.
За простую клавиатуру от 50 клавиш, получалось ещё кое как, за 100 клавиш не сильно дороже, но всё равно было понятно что покупать это я буду в далёком никогда.

Тут ещё и особенность монтажа. Клавиши есть нрескольких видов, с монтажом на плату и на корпус, а это уже лишняя городьба. Сами же контакты нужно паять кратковременно около 2с как древнюю электронику. Клавиатуры делают из гетинакса так что в промышленности все эти условия даже выгодны.

LEDДата: Среда, 01.10.2014, 20:06 | Сообщение # 5
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Поиски, покупки.
Эта часть самая бесполезная и будет интересна только искателям китайских приключений, можно не читать.

Пока не наткнулся в banggood на 87 клавишную за 2500-2700 или около того да ещё и в металлическом корпусе. Изчучил обзоры, ещё раз изучая товар увидел что он во 2 списке в котором товаров нет в наличии, были же клавы дороже 4 тыр. на этом поиски кончились.

В процессе поисков натыкался на DNS EXTREME K-1 Black за цену 2990 которая лежат в магазине, но зачем платить больше если можно купить больше кнопок за пару баксов дешевле, хоть и не будет руских надписей. Подсветка мне не нужна, да и поговаривают DNS с линуксами не дружит, а в венде софт всё равно кривой.

Перебирая китай, в поисковике на том же banggood наткнулся на AJAZZ ценой 2700 на тот курс. Сразу было видно недостаток это прозрачные колпачки, но там были все клавиши с нумпадом. Удивляло что товар во 2 списке товаров которых в наличии нет. Там и сейчас надпись "Hurry! Only 1 units left, Dispatched in 1 business day".
Начав неудачную переписку с поддержкой, приближалась распродажа на aliexpress где подобная клавиатура стоила уже 3500, но я думал отхватить что нибудь другое за копейки. В banggood решил не заказывать, потому как возврат денег 2 недели и если бы товар кончился, на али уже купить бы точно ничего не успел, а денег было как раз 3к.
Из чего следует мораль, нет денег не выпендривайся.

Я не фанат акций и скидок и обычно про них вспоминаю уже после, когда после скидок ещё и курс вырfстает. На этой акции я напрыгал кораблик только на 7 баксов скидку. Еслиб знал что скидка действует 1 день, то и вовсе бы не играл, покупать ничего за 50 баксов даже не собирался.

Прикинув цену получил 2900, что очень даже не плохо, всего примерно на 160 р дороже чем на banggood. Но тут если бы не было товара, был шанс вернуть деньги сразу на внутренний счёт али.
И тут та самая история где пришлось бегать из дома до терминалов у которых почти у всех в городе была профилактика. При этом терминалы упорно не хотели брать мой косарь, пришлось искать другой или менять.

Продавец оказался болтливый, сразу сказал что клавиатура не русская и она мне не нужна. Сообщение было на русском и очень правильным, не очень похоже на гуглоперевод, ниже был оригинал на английском.
На что я ответил что такие клавиатуры у нас давно, а колпачи будут заменяны потому что не надёжные, загнав всё это в гуглоперевод и прицепив всю кучу.
После он, а точнее не он, а другой работник спросил отчество и отправил заказ. Тут уже был чистый гуглоперевод.
Я вспомнил первого болтливого продавца которым оказался барыга и перезаказал товар с banggood. Думал что и это барыга, но оказалось что нет, и посылка пришла совсем не похоже что с banggood.

Ведь сейчас мало кто знает что все клавиатуры американского исполнения, а раньше были как раз нашего, с вытянутым Enter и коротким правым шифтом.

Попытка указания отчества на али оказалось не очень удачной. Для смены адреса нужно указать городской телефон и не просто, а так чтоб код страны и региона был отдельным. Как туда впихнуть мобильный номер непонятно, при том что мобильный писать тоже нужно.

LEDДата: Среда, 01.10.2014, 20:08 | Сообщение # 6
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Посылка была упакована в типо сосиски из воздуха. Коробка с угла чуть помята, скорее так было ещё при доставке продавцу.
Клавиатура упакована в большую чёрную коробку, подвешенная в за края в типо пластиковом поролоне.
Проосто куча упаковки, толщина стенок посылки 2см, упавки 2см, клавиатура оказалась реально маленькой.
Размер 43,5х13см в широких частях. Стоит учитывать что пробел и стрелки торчат на пол сантиметра и клавиатура реально ещё меньше. Сзади же штекер USB торчит на 4см + ферит, так что там какоето место на столе должно быть.

Полное название A-Jazz AM80-3000 Mach Hunter Cherry MX Black. Есть 2 версии клавиатуры, с синими кнопками и синими надписями, и с чёрными кнопками и оранжевыми надписями. Других различий похоже нет.

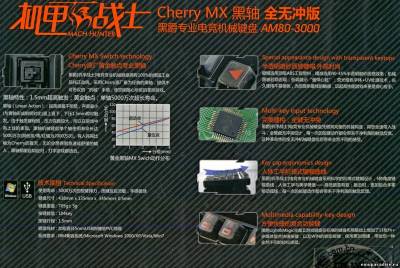

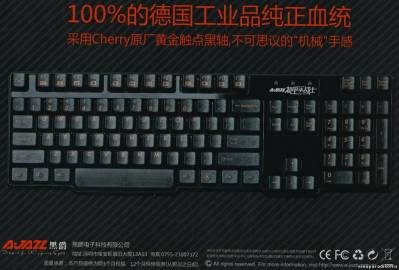

На упаковке реклама всяких фич.
Клавиши Cherry MX, прозрачные колпачки,
никому не извествный контроллер Hantick HTK1087B ,
эргономичные клавиши(в разных рядах разная высота и наклон клавиш),
мультимедиа функции.



Сверху упаковки код проверки подлинности под стирающимся покрытием.

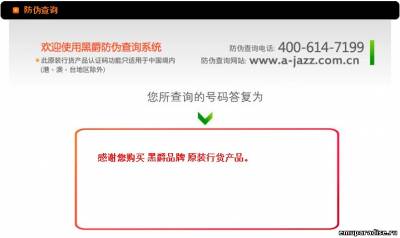

Проверка проходит. Написано чтото вроде покупайте ещё нашу лицензионную продукцию.


Коробка была заклеена прозрачным фирменный круглым скотчем, который похоже отклеивали, я его просто разрезал. То что коробка открывалась говорил и то что кабель лежал под клавиатурой, а не в специальном отделе коробки.

В комплекте с клавиатурой идёт кабель типа USB-A to USB-A(ферит) длинной более 2 метров(2м 30см, на сколько помню). Двухсторонний кабель весьма странноват, никогда таких не встречал, хотя много кто искал где такие купить для китайской техники.
Оранжевая клипса для снимания колпачков.
4 запасных колпачка без надписей, по одной для каждого ряда.

Чтото похожее на гарантийную карту на китайском.
И что странно коврик для мышки, которого в комплекте и не упоминалось.
Прикрепления: 3060582.jpg(194Kb) · 0658050.jpg(43Kb) · 4843758.jpg(38Kb) · 5976583.jpg(39Kb) · 2373801.jpg(109Kb)

LEDДата: Среда, 01.10.2014, 20:14 | Сообщение # 7
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Сразу о коврике. Размер 25,5х20,8см . Снизу традиционная рельефная резина чтоб хорошо держалось на столе. Сверху приклеен скользкий пластиковый материал. На коврике кроме бренда A-JAZZ написано DesigneD For PC GaminG experTs . Всё бы хорошо, но на в левом нижнем краю в 5-7см от края чувствуется пузырь. Скорее всего коврик брак и продавец его положил подарком.

Клавиатура полностью чёрная, и даже прозрачность колпачков почти не заметна. Как бы не казалось но оранжевые только надписи на колпачках и коробке, и рамка на фото с сайтов, ну и ещё клипса для снятия клавиш.

Кроме прозрачных колпачков сомнительного качества, замечен и более видимый недостаток. Верхняя часть клавиатуры глянцевая, пыль и брызги постоянно оставляют следы. Как только отклеил защитную плёнку, блеск был всего пару дней.
Решить это думаю оклейкой винила, но это требует разборки, а там пока ещё гарантийная наклейка.

Яркий светоотражающий логотип, не имея подсветки, под разными углами светится разными цветами.
Над ним синие светодиоды в форме значков.


У клавиатуры не стандартный широкий пробел и стрелки спущены вниз. Подобное встречалось у какойто старой клавиатуры Dell. Про стрелки сказать нечего, использую редко, неудобства нет.

Длинные клавиши висят на проволочной подвеске, сняв такую оказалось одень не просто, да и сами клавиши покачиваются подозрительно ненадёжно, думаю дёргать их не стоит. В более дорогих клавиатурах используют штоковые подвески которые болтаются наверно меньше.

С нижней стороны по краям есть прямоугольные углубления с круглыми углублениями, похоже для подставки для рук. Никакой информации о подставки для этой клавиатуры нет. Было замечена в китае похожая клавиатура с подобным дазайном для которой подставка продаётся отдельно на taobao.

С обратной стороны этикетка с названием и серийным номером. На одном из шурупов гарантийная наклейка 2013 06.

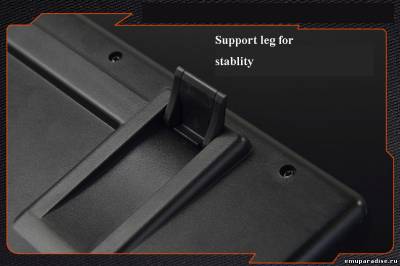

Рядом с углублением по краям клавиатуры впереди плоские резиновые ножки для горизонтального(низкого) расположения клавиатуры. На против которых есть поднимающиеся пластиковые ножки сзади.

Под центрами торчащих клавиш пробела и стрелок есть резиновые ножки для высокого расположения клавиатуры, эти ножки чуть ниже.
Левая часть клавиатуры тяжелее и более устойчивая. Справа балансирует разве что кабель.

В любом случае ножки оказались с браком и клавиатура даже на чистом столе цеплялась корпусом и скользила.
Для устранения проблемы, я взял пластиковую карту системы sim megafon. Смыл с неё ацетоном краску, оказалось что он и карту растворяет. Приклеил с одной стороны ножку, с другой стороны двухсторонний скотч, обрезал и прилепил на место. Ножки стали на 1мм выше, и держат как надо, разве что карта белая. Можно взять и чёрную карту и приклеить хоть "моментом" или замазать белую маркером. Суперклей тут лучше не использовать, пластик и не только от его паров белеет. Вся доработка занимает 1,5 минуты при наличии всего на столе.
Прикрепления: 7441056.jpg(25Kb) · 2636848.jpg(25Kb) · 0855883.jpg(84Kb)

LEDДата: Среда, 01.10.2014, 20:41 | Сообщение # 8
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Клавиатура имеет некоторые не стандартные клавиши. Вместо клавиши правой Win , клавиша так называемого игрового режима которая выключает левый Win. При этом правый анти Win в нижней части ярко подсвечивается синим светодиодом 3мм.


Вместо клавиши меню справа, мультимедийная клавиша Fn. По своему опыту знаю что использование клавиши меню требуется только в отсутствии мыши, и требовалось за много лет всего несколько раз, меньше 10.

Функционал.
Сразу что порадовало это неограниченное одновременное нажатие по тесту Aqua's KeyTest , CapsLock и функциональные клавиши в которой не определились, но видны их коды.

Автоповтора похоже нет, или он странно работает, или работает системный. В BIOS автопрокрутка при удержании клавиш не работает.

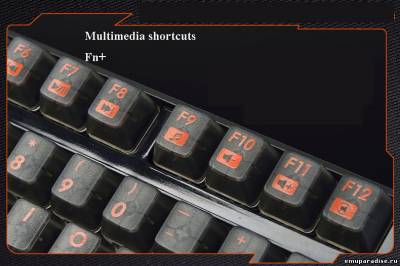

Клавиши F1-F12 совместно с Fn используются для дополнительных функций.

Переназначения или программирования нет, клавиши както настраиваются системно.
Fn+F1 включает калькулятор, игра при этом свернулась.
Fn+F2 открывает папку "мой компьютер", тоже сворачивает игру.
Fn+F3 похоже на запуск почтовой программы, проверить нечем из за отсутствия в системе таковой.
Fn+F4 открывает домашнюю страницу интернета. В моём портативном браузере создаёт новое окно с домашней страницей.
Fn+F5, Fn+F6, Fn+F7, Fn+F8 управление плеером стоп, назад , плей/пауза, вперёд. Работает только переключение треков , перемотки нет. Проверялось на foobar2000.
Fn+F9 запускает плеер по умолчанию WindowsMedia.
Fn+F10, Fn+F11 Системная громкость, уменьшение, увеличение громкости, Fn+F12 выключение звука.

Совпадение или нет, но через день с этой клавиатурой заметил что при захвате она управляет громкостью и перемоткой ютуба. Больше похоже на совпадение. Давно все ждали когда будет перемотка и громкость на стрелки, цифровой ряд при этом перемещает по части трека. При захвате плеера ютуба, мультимедиа клавиши не работают системно.

После плёночной клавиатуры Cherry MS Black показались тугими. Всё в том что плёночные разболтались и нажимались легче, но чтоб напечатать приходилось вдавливать в конце. Вроде как механическая машинка только без инерции. У этих же клавиш срабатывание идёт уже после 3мм нажатия, и дальше пустой ход в упор.

Приработавшись к механической клавиатуре уже тугими не кажутся, непропечатываний нет, но теперь почему то буквы печатаются по 2 раза. Чаще всего это буква К, но скорее всего она просто чаще встречается. Похоже что или это из за большего хода клавиш когда идёт передержка и автоповтор.
Или дело в том что в игровой клавиатуре отклик повышен отклик и хуже защита от дребезга.
Заказал белые кольца, возможно они увеличат отдачу и теория с автоповтором будет проверена.
Возможно какието проблемы будут и из за самой скорости USB и лагов хаба.

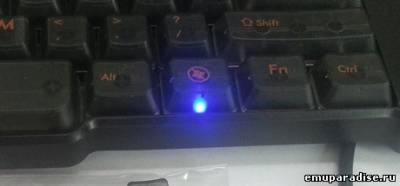

Регистры Caps, Num, Scroll живут своей жизнью. Точнее Num выключает Caps, а именно светодиод. Выключается ли он сам непонятно , в системе капса нет.

Что неудобно это отсутствие кнопки включения ПК. UEFI BIOS может включать комп на любую клавишу PS/2 клавиатуры, при этом на кнопки включения он не реагирует.
В случае USB клавиатуры, даже при включенной функции запуска по USB , комп не включается, а спец кнопки на клаве нет.

-
Прикрепления: 2517322.jpg(47Kb) · 2416671.jpg(114Kb)

LEDДата: Среда, 01.10.2014, 21:04 | Сообщение # 9
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Русских букв понятно что нет и найти готовые клавиши нереально. Пока что купил в dns наклейку за 79р. Вроде как винил, по началу казалось не стирается, а вот нифига, шутерные кнопки начали быстро сползать, налепил сверху скотч. В китае наклейки не дешевле и если дешевле может рубля на 3.

Колпачки можно заказать в американском магазине если что, русская раскладка есть, похоже лазерная гравировка, понятно что тоже пластик дешёвый и дорогая доставка.

Пока обдумываю отлить из латуни своими силами если будет нечего делать, надписи сделаю гравировкой с заливкой другим металлом. Есть росийские компании которые занимаются литьём, по цене будет 15р штука, что уже дешевле в разы чем заказ пластиковых индивидуального изготовления.

Хоть логотип на клаве и красивый, но при наклейке винила на глянец возможно накрою и его. Сами же светодиоды будет проще воткнуть в клавиши, место там под светодиоды есть. Главное не придётся искать по всей клаве включен ли капс.

С переделкой самой раскладки пока возится не хочется, для начала нужны колпачки, хотя те 4 комплектных должно хватить.Как надумаю снять пломбу попробую сделать скан платы и начертить её схему. Потом восстановлю схему и может к тому времени дособираю паяльную станцию. Останется начертить плату со смещением, найти материал для ней таких размеров, и потом уже както подрезать и подклеить само крепление клавиш в корпусе. В добавок будет нужно добавить 6 клавиш для HEX нумпада.
Скорее всего это будет не раньше чем доделаю корпус для компа ии выкинув старый ящик сделаю комнату и стол просторнее для таких больших плат.

-

LEDДата: Четверг, 02.10.2014, 00:20 | Сообщение # 10
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Ссылки.

Товар у продавца, копия и его магазин. Страница на магазин banggood. Это скорее информационные ссылки, там вероятно не купить.

Описание в какомто магазине.

Тема на китайском форуме. Есть много фоток, но без регистрации нет увеличения. Регистрация у меня не прошла с жалобой на проверочный код, хотя капча всегда подходила. Возможно нужен китайский почтовый ящик.

Тема на overclock о неизвестных клавиатурах, она же на 4 странице.

Сайт производителя и страница проверки кода. Самой клавиатуры там нет. Это стандартное явления для китайских товаров, страницы о них быстро удаляют, обычно уже через 1-2 года после снятия с производства.

Подходящее видео.
О клавишах Cherry MX.
Какойто трейлер клавиатуры под эпичную музыку.
Cherry MX O-Rings колечки глушилки.
Клавиатура от DNS быдло обзор. Единственный её видео обзор.
-

LEDДата: Среда, 26.11.2014, 03:43 | Сообщение # 11
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Китай даёт о себе знать, появился дребезг контактов который мешает печатать. Проблема пока у часто используемых клавиш.
На время попробую поменять кнопки. Контроллер явно не оправдал своё неизвестное происхождение, возможно в играх он и годен, но не для набора.

Разборка показала что плата из гетинакса и верхняя декор панель держится на клавишах. При этом куча перемычек со стороны клавиш.
Попробую повторить места расположения клавиш и переделать её под какой нибудь CatBoard добавив ещё 6 цифровых клавиш. Если будет хорошо подходить по габаритам и качеству работы контролера, просто перепаяю клавиши и заменю плату, а с этой выдеру медиафункцию и сделаю usb панельку

LEDДата: Четверг, 26.02.2015, 10:23 | Сообщение # 12
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Поиграл в панзар в среднем гдето месяц, играл редко но по долго.
Сначало не понял почему убивают в блок, потом блок и вовсе перестал работать.
Китайская пайка клавиш отвалилась. Пропаял ctrl, припой хорошо лип, остальное оставил так.
Заметил что не все клавиши с загнутыми контактами, проще будет их снять.

Клаву пока оставил как есть, привык быстро печатать, повторов почти нет, но вот я всёравно мажу по кнопкам из за этого сдвига.
Может быть и дребезг на самом деле отвал клавиш, но лишний раз греть их не желательно, тем более они припаены чемто тугоплавким, безсвинцовка или очень свинцовка, или паяльник слабоват

LEDДата: Суббота, 09.04.2016, 00:27 | Сообщение # 13
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Схема подключения HTK1087B .

срисовал схему подключения микросхемы, никакой доки под неё нет.
Корпус у неё QFP44 по размеру как у известных atmega16, только высокий.
Попутал col и row, но на схеме есть ноги и подписано правильно.

На схеме подключения игровых клавиш видно что они все на одной линии.
У клавиатуры есть 2 переключаемые кнопки. Первая это отключение клавиши win что сигнализируется светодиодом, или использование как правой клавиши win, клавиша fn превращается в клавишу меню которая равна ПКМ. На плату уже установлены диоды для этих клавиш, причём так что можно просто подпаять другую кнопку. Разработчик не спешил с разводкой и не сэкономил их подпаяв к самой кнопке до переключателя.

На плате также есть возможность запаять светодиоды остальных регистров также под сами клавиши и не использовать панель светодиодов. Для этого также разведены отдельные резисторы, но они не установлены.


Нарисовал простую библиотеку htk1087 eagle lib , тамже и остальные наработке .

Теперь планирую делать на отдельных платах. Контролер будет ставится модулем,первым модулем сделаю то что было, поэтому разводка будет старой. После соберу простую схемку на ps/2 на mega16, она у меня есть и сравню разницу.
Дальше уже видно будет по деньгам, есть варианты на mega32 с подсветкой и наваротами и посовременнее уже на спец usb контролере за 4 бакса mega32u4 .
Прикрепления: 8478949.png(10Kb) · 9844793.png(22Kb) · HTK1087B.7z(116Kb)

LEDДата: Четверг, 28.07.2016, 23:17 | Сообщение # 14
Гуру
Группа: Модераторы
Сообщений: 405
Награды: 7
Репутация: 10
Статус: Offline
Исправленную таблицу как и остальные куски анализа выложил в git.
Тамже ведётся разработка новой клавиатуры. Готовлю первую плату к изготовлению, пока непонятна дизайнерская конструкция из за нехватки технический возможностей таких как фрезеровка.

Вот так вот, какихто 2 года и руки дошли. Бывали и более долгие проекты.
Так что скоро можно будет увидеть ободраную плату клавиатуры без деталей. Контролер использую как usb регулятор громкости, но схема с шаговым мотором вместо энкодера не захотела работать без дополнительного контролера с програмной коррекций, скорее всего куплю обычный энкодер.

---
Готова прошивка с конфигуратором, её и продолжу потому как она NKRO, а прошлая оказалась всего 6KRO, не мало но мало.
С прошлой было проще в компиляции, новая требует более 800мб средств разработки

Форум эмуляции игровых консолей » Технический отдел » Обзоры и статьи » О клавиатурах и игровой A-Jazz Cherry MX Black (A-Jazz AM80-3000 Mach Hunter Cherry MX Black)
Страница 1 из 11
Поиск:
